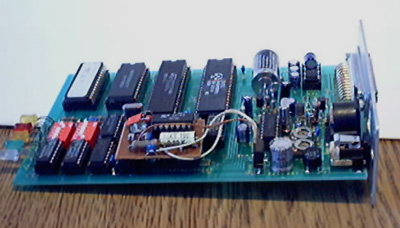

Hier ist die ausgebaute Platine meines Landolt-TNC2C-Nachbaus mit aufgebauter DCD-Platine zu sehen. Als Platine dient ein Stück Lochrasterplatine.

Die kleine Platine sitzt über dem unbestückten Modem-Disconnect-Steckverbinder, zu dem lediglich zwei stärkere Drahtstücken führen (GND und DCD_OUT). Die übrigen Signale werden mit Schaltdraht hergestellt.
