Packet Radio-Projekte - ISM-PTT-Schaltungen

1. Ein-Kanal-PTT

Die Ansteuerung von 70-cm-ISM-LPDs (Low Power Device - Funkgerät kleiner Sendeleistung mit Allgemeinzulassung, heute SRD genannt) erfordert eine Zusatzschaltung, da bei vielen Geräten das Mikrofon während des Empfanges nicht abgeschalten wird - Störungen am Mikrofoneingang überlagern sich mit dem empfangenen Signal, bei einer digitalen Betriebsart der Tod für die Übertragung :-(
Bei der alten Schaltung verkraftete der CMOS-Analogschalter Störeinstreuungen auf der 15 m langen Steuerleitung nicht, daher wurde der Neuaufbau verbessert: neue Anschlussklemmen, IC-Sockel, Eingangsschutzbeschaltung, integrierter Spannungsregler für das LPD (Versorgung erfolgte bisher extern über das 15 m lange Kabel). Die Baugruppe lief viele Monate störungsfrei.

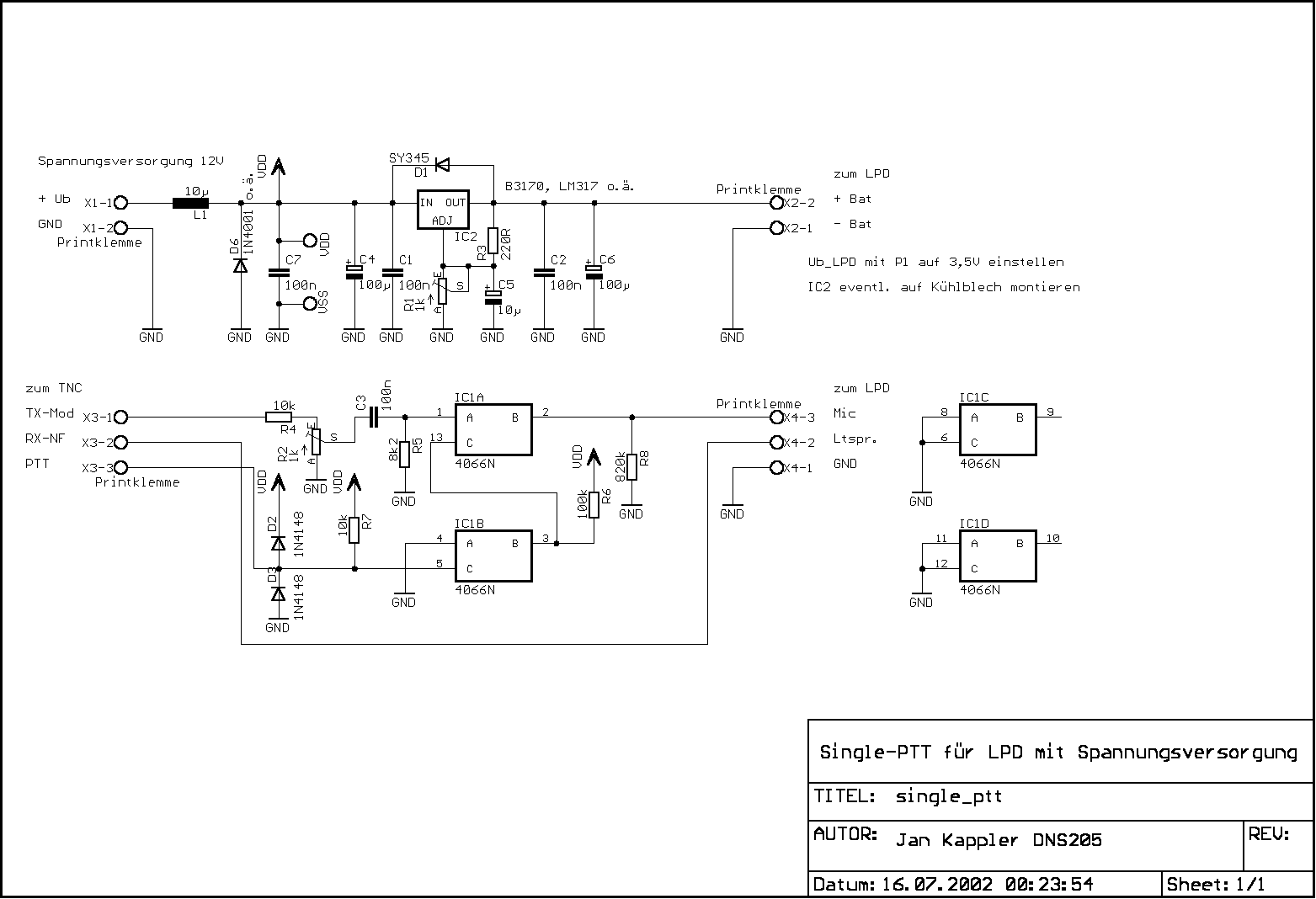

Zum Schaltplan der PTT: IC1 (4066) wird zur Hälfte genutzt, "Gatter" A arbeitet als Analogschalter, B wird als Inverter "mißbraucht". Bei offenem PTT-Eingang schaltet IC1B durch, Pin 13 liegt auf Low (Steuereingang von IC1A), der Schalter ist offen. R9 leitet Restströme nach GND ab. Bei PTT auf Low sperrt IC1B und IC1A schaltet ein (durch R6). Damit gelangt einmal die NF zum Mic-Eingang des LPD, zugleich wird dieser Anschluß über R5 nach GND gezogen, wodurch das LPD auf Senden schaltet. R2/R4 verringern den Ausgangspegel des Modems auf weniger als 50 mV, damit der LPD-Eingang nicht übersteuert. Die Versorgungsspannung für das LPD wird mit IC2 auf 3...3,5 V stabilisiert.
