Mikrofonvorverstärker mit R281D

Diese Schaltung ist ein Beispiel für "zweckentfremdete" Nutzung eines Schaltkreises und entstammt auch einer Literaturquelle. Der A281D (entspricht TAA981, der R281D war der sogenannte "Basteltyp") ist eigentlich ein AM-ZF-Verstärker, dessen Verstärkungsregelung aber auch andere Nutzungszwecke ermöglicht. Hier wurde damit ein Mikrofonvorverstärker realisiert, den ich mangels einer geeigneten anderen Schaltung - und weil ich einen R281 da hatte und nicht anderweitig brauchte - nachgebaut habe.

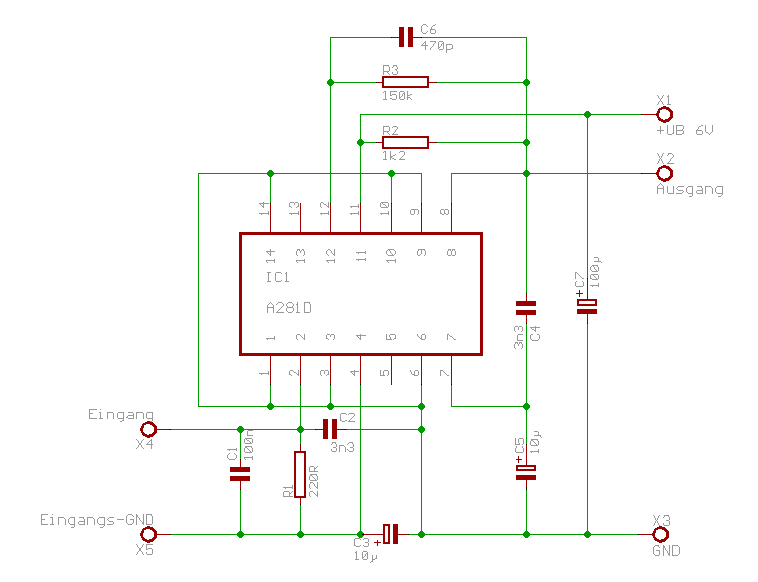

Infolge einer Anfrage habe ich die Schaltung im Eagle neu erstellt und stelle sie hier als GIF-Bild zur Verfügung. Ich kann ihre Funktion momentan aber nicht detailliert erklären, da ich dazu erst einmal die Schaltung im Zusammenhang mit der Funktionalität des A281 analysieren muss...
